Dekóder DMX512 RDM D12, DMX na PWM, 12 kanálový, s displejom
12~24VDC, 12x5A, 720~1440W, linear/log, IP20, rozmer 160x89x60mm
DMX/RDM dekodér, ovládač pre LED pásy, 12-24V DC, 12x5A (max. 60A), linear/log, 4096 úrovní
Jedná sa o 12-kanálový prevodník signálu z DMX512/RDM na PWM pre LED pásy s konštantným napájacím napätím 12-24VDC, v prevedení na DIN lištu..
Zodpovedá štandardu protokolu DMX512.

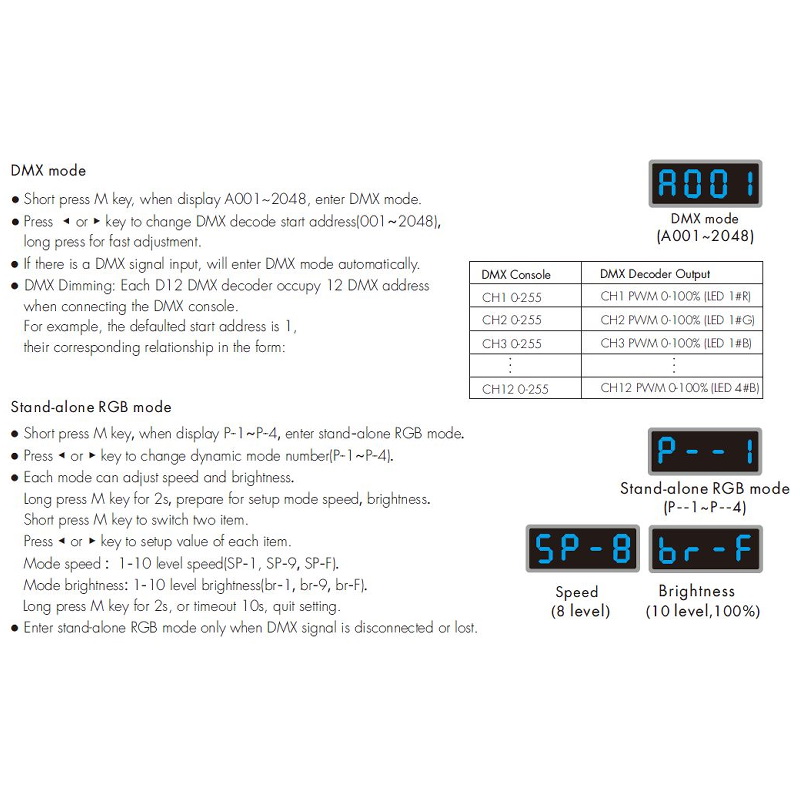

Digitálny numerický displej, pomocou tlačidiel nastavte počiatočnú adresu dekódovania DMX.
Funkcia RDM pre vzájomnú komunikáciu medzi DMX master a dekodérom. Napríklad adresa DMX dekodéra sa dá nastaviť pomocou hlavnej konzoly DMX s využitím RDM komunikácie.
Voliteľná frekvencia PWM stmievania 2000/500 Hz.

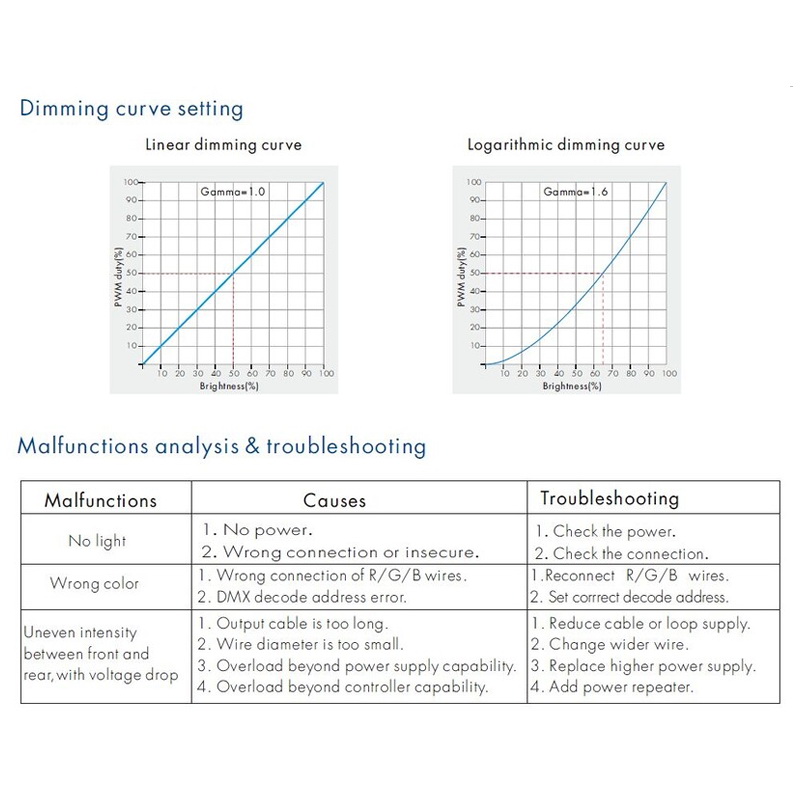

Voliteľná logaritmická alebo lineárna stmievacia krivka.
Voliteľný stand-alone 12-kanálový RGB režim (pre testovanie zapojenia bez DMX signálu, a režim 12-kanálového stmievača riadeného DMX.
Vlastnosti:
• 12 kanálový DMX dekóder pre jednofarebné, CCT, RGB, RGB+W LED pásy s konštantným napätím
• lineárne alebo logaritmické stmievanie
• štandartný protokol DMX512/RDM
• funkcia master/slave
• 12 programov uložených v pamäti
• ochrana proti preťaženiu
• ochrana proti skratu
• ochrana proti prehriatiu
• ochrana proti opačnej polarite

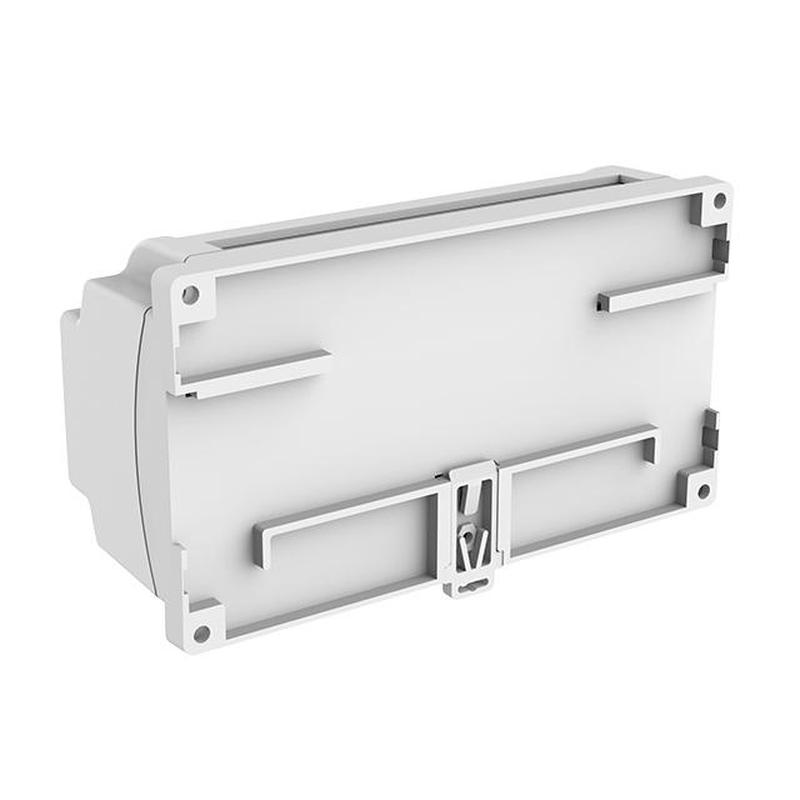

• montáž na DIN lištu
Popis
DMX/RDM dekodér, ovládač pre LED pásy, 12-24V DC, 12x5A (max. 60A), linear/log, 4096 úrovní
Jedná sa o 12-kanálový prevodník signálu z DMX512/RDM na PWM pre LED pásy s konštantným napájacím napätím 12-24VDC, v prevedení na DIN lištu..
Zodpovedá štandardu protokolu DMX512.
Digitálny numerický displej, pomocou tlačidiel nastavte počiatočnú adresu dekódovania DMX.
Funkcia RDM pre vzájomnú komunikáciu medzi DMX master a dekodérom. Napríklad adresa DMX dekodéra sa dá nastaviť pomocou hlavnej konzoly DMX s využitím RDM komunikácie.
Voliteľná frekvencia PWM stmievania 2000/500 Hz.
Voliteľná logaritmická alebo lineárna stmievacia krivka.
Voliteľný stand-alone 12-kanálový RGB režim (pre testovanie zapojenia bez DMX signálu, a režim 12-kanálového stmievača riadeného DMX.
Vlastnosti:
• 12 kanálový DMX dekóder pre jednofarebné, CCT, RGB, RGB+W LED pásy s konštantným napätím
• lineárne alebo logaritmické stmievanie
• štandartný protokol DMX512/RDM
• funkcia master/slave
• 12 programov uložených v pamäti
• ochrana proti preťaženiu
• ochrana proti skratu
• ochrana proti prehriatiu
• ochrana proti opačnej polarite
• montáž na DIN lištu

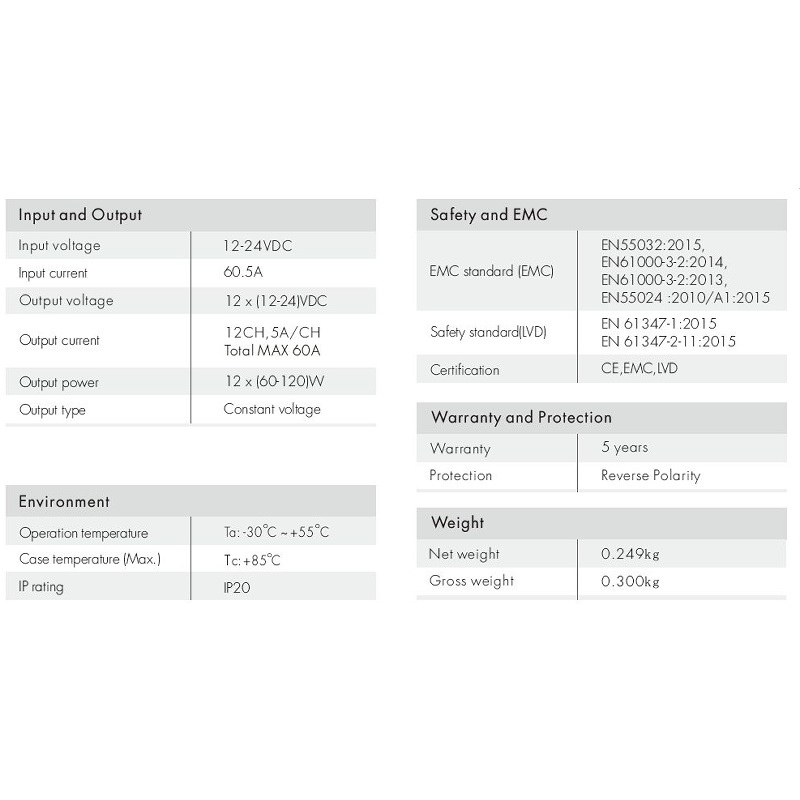

Špecifikácia
| Vstupné napätie | 12-24VDC |
|---|---|
| Vstupný prúd | max. 60.5A |
| Výstupné napätie | 12 x (12-24)VDC |
| Výstupný prúd | 12 x 5A (spolu max. 60A) |
| Výstupný výkon | 12 x (60-120)W |
| Typ výstupu | konštantné napätie |
| Prevádzková teplota Ta | -30°C ~ +55°C |
| Teplota púzdra Tc | +85°C |
| IP krytie | IP20 |

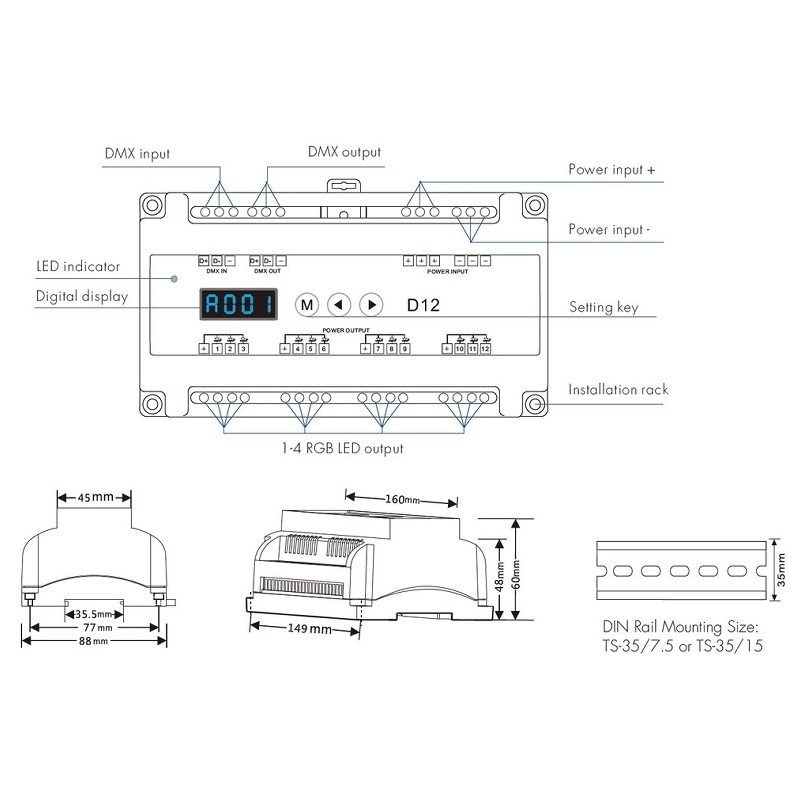

| Rozmer | 160mm x 89mm x 60mm |
| Stmievanie v rozsahu | 0-100% PWM |
